流れに沿ってそのまま継続。CQ本、36章、ModelSimだ。

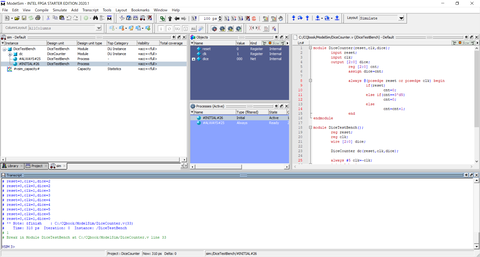

まずは本の通りに入れて、Dice回路のシミュレーションがこういうふうになった。

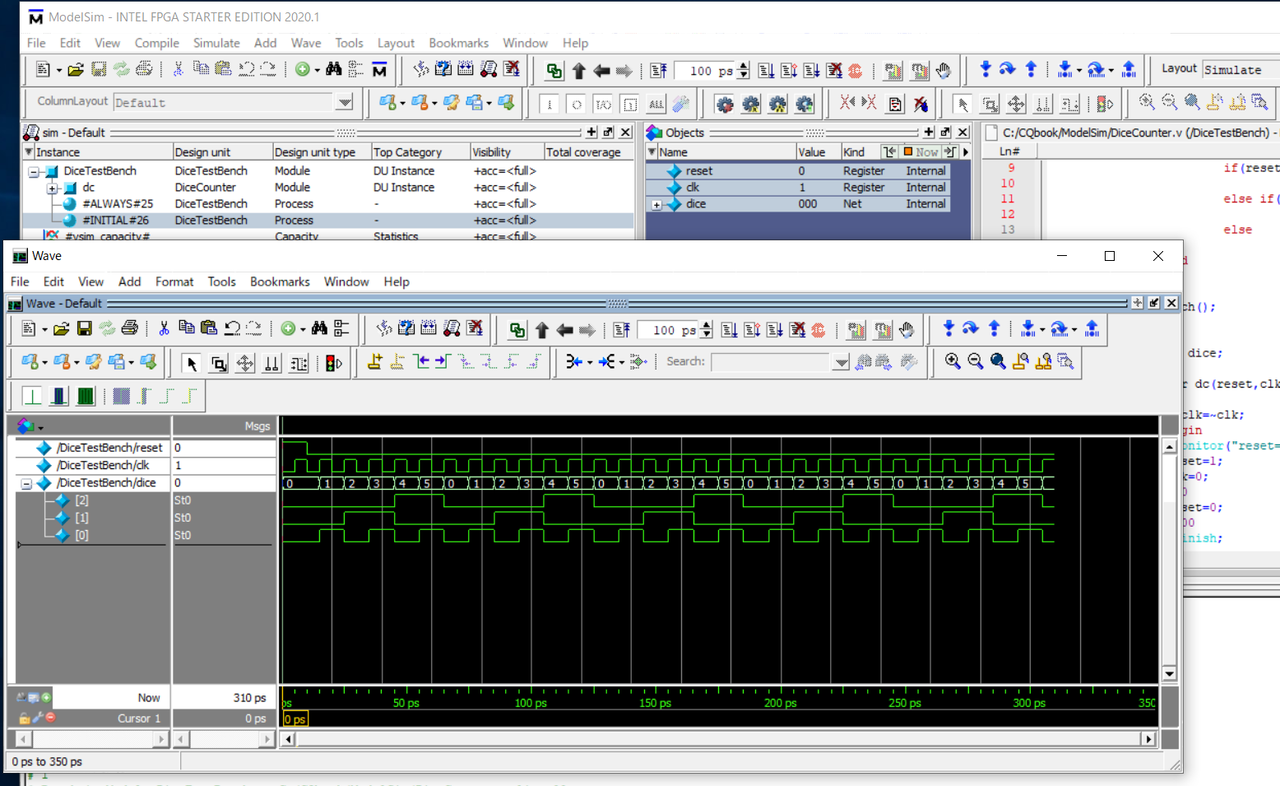

このように、波形も出た。本の通りにやって、右クリックで、波形の中の0～5の文字も出るようになった。

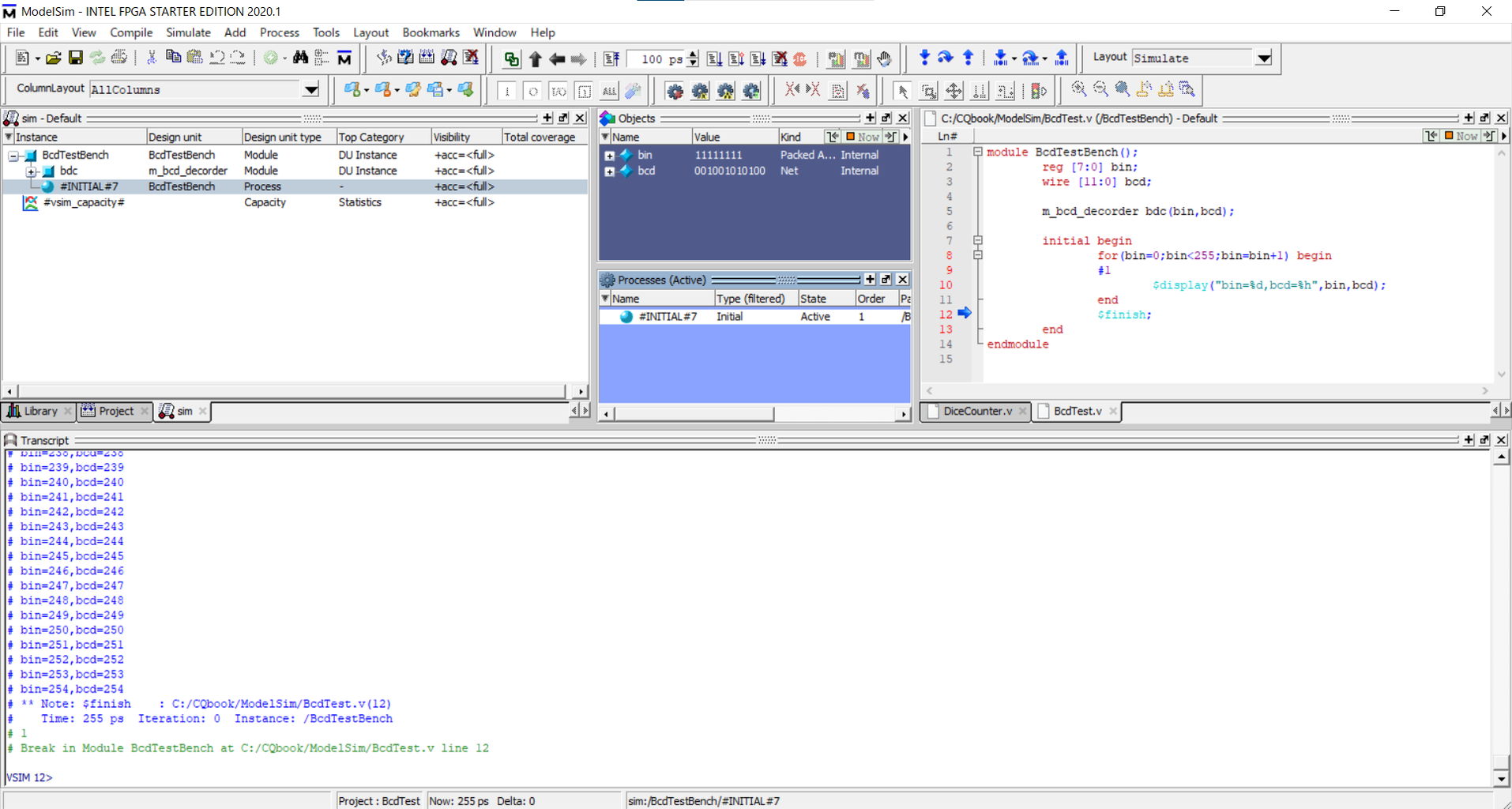

そしてこれが最後の課題の、BCDデコーダのお題。このように、本の通りに出た。

--

というわけで、ついに本が全部終了した。

今までいろんな分野のいろんな本をやろうとしてきたけど、どうしても動かなかったり時代が変わって本の内容が無効になってたりetc....して、一冊全部やるって結構大変なんですよね。
なのでまあ、とりあえずはめでたしとする。
